ASME-7075-5

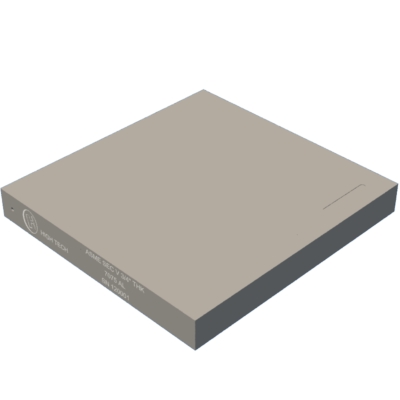

BLOQUE DE CALIBRACIÓN ASME SEC V UT (3/4″ DE ESPESOR)

El bloque Asme Sec V ¾ se utiliza para la obtención de respuestas de referencia primarias en la inspección ultrasónica de soldaduras. El bloque de calibración está hecho con 1 orificio perforado lateralmente en una cara (a 3/32″ de diámetro, 1,75″ de profundidad, situado a través del espesor a 1/2T), 2 orificios perforados lateralmente en la cara opuesta (a 3/32″ de diámetro, 1. 75″ de profundidad, situados a través del espesor a ¼ y 3/4T), 2 muescas EDM en las caras superior e inferior, ambas dimensionadas a 2%T de profundidad x 1/8″ de ancho x 1-3/8″ de largo.

Personalización disponible si es necesario para muescas y orificios. El bloque de referencia se fabrica de acuerdo con ASME Sec V Art. 4 Fig. T-434.2.1.

Características

Dimensiones: 0.75″ (H) X 6.25″ (L) X 6.0″ (W)
Peso: 8.117 LBS
Material: 7075-T6 ALUMINUM
Especificaciones: ASME SEC V, ART 4, FIG. T-434.2.1
